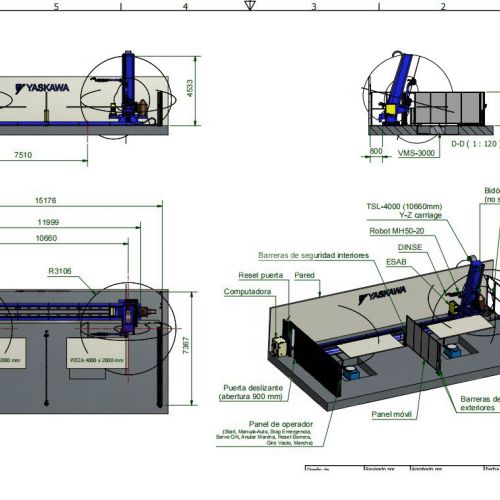

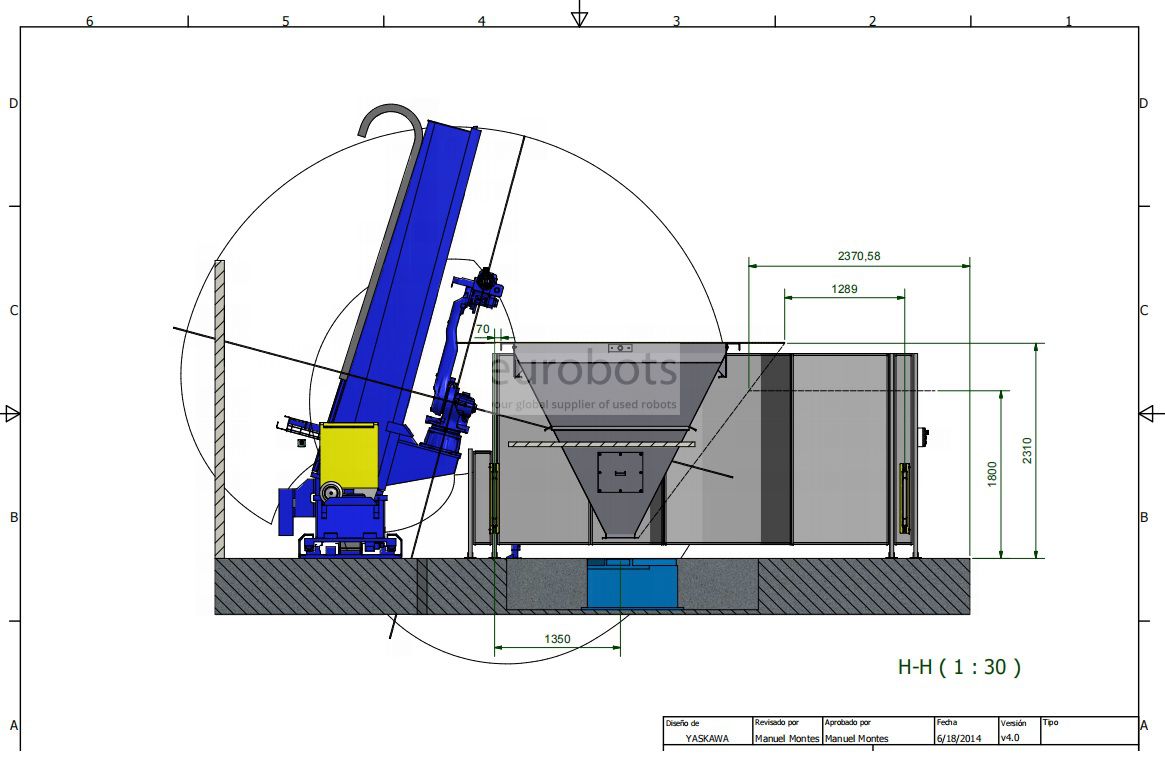

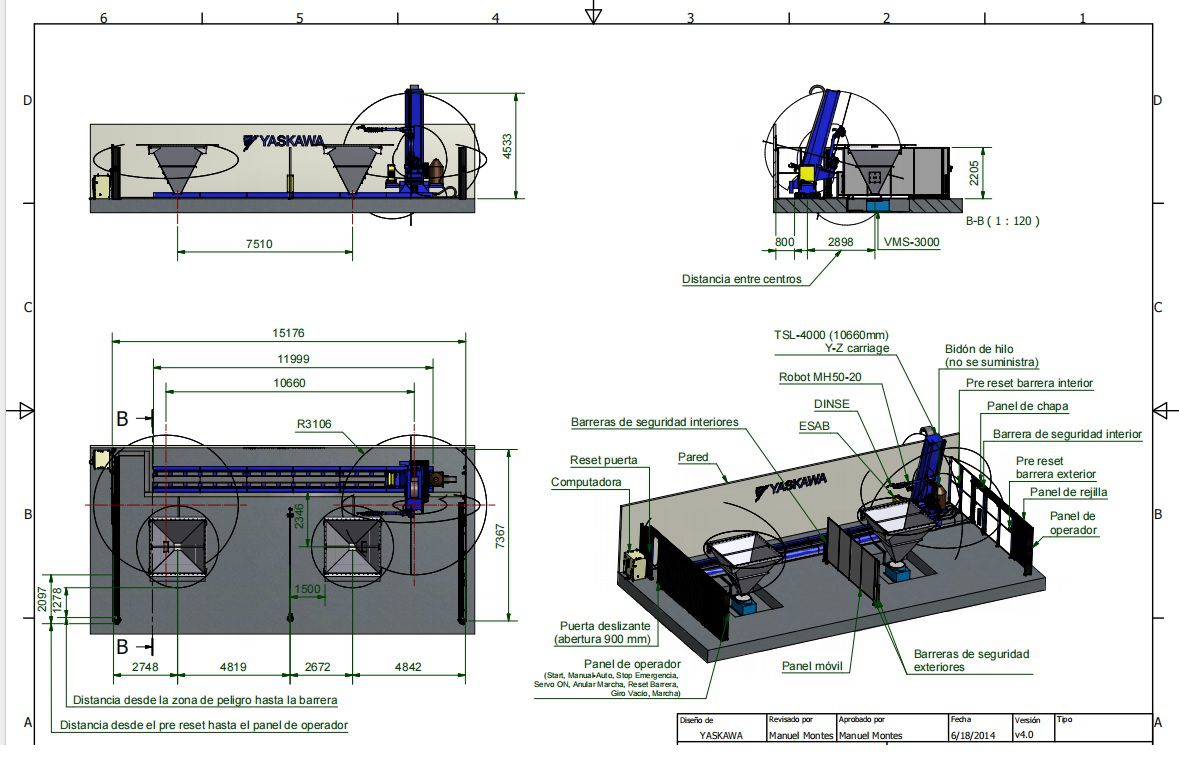

Célula de soldadura Motoman con MH50-20 sobre pórtico y 2 mesas giratorias

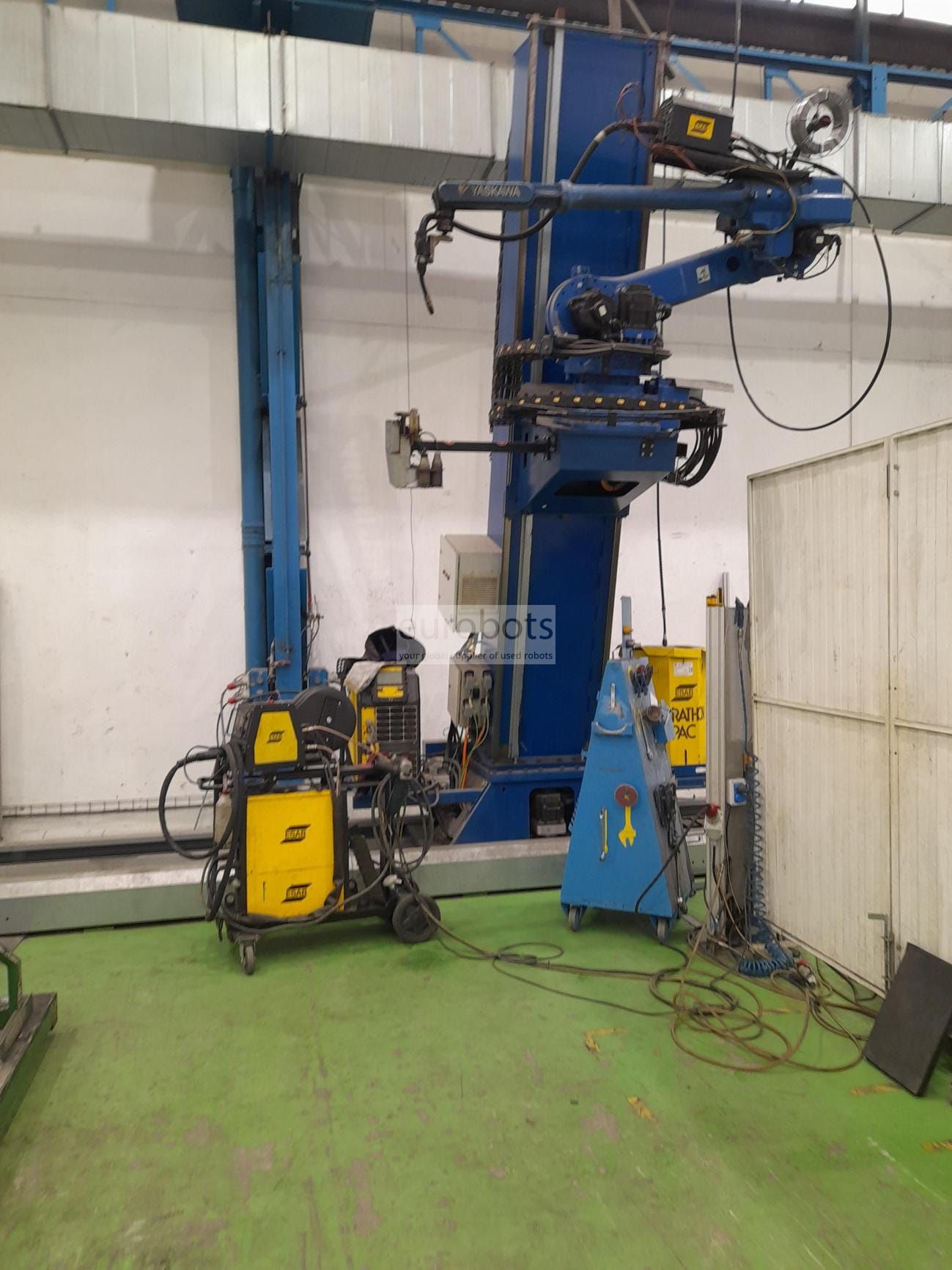

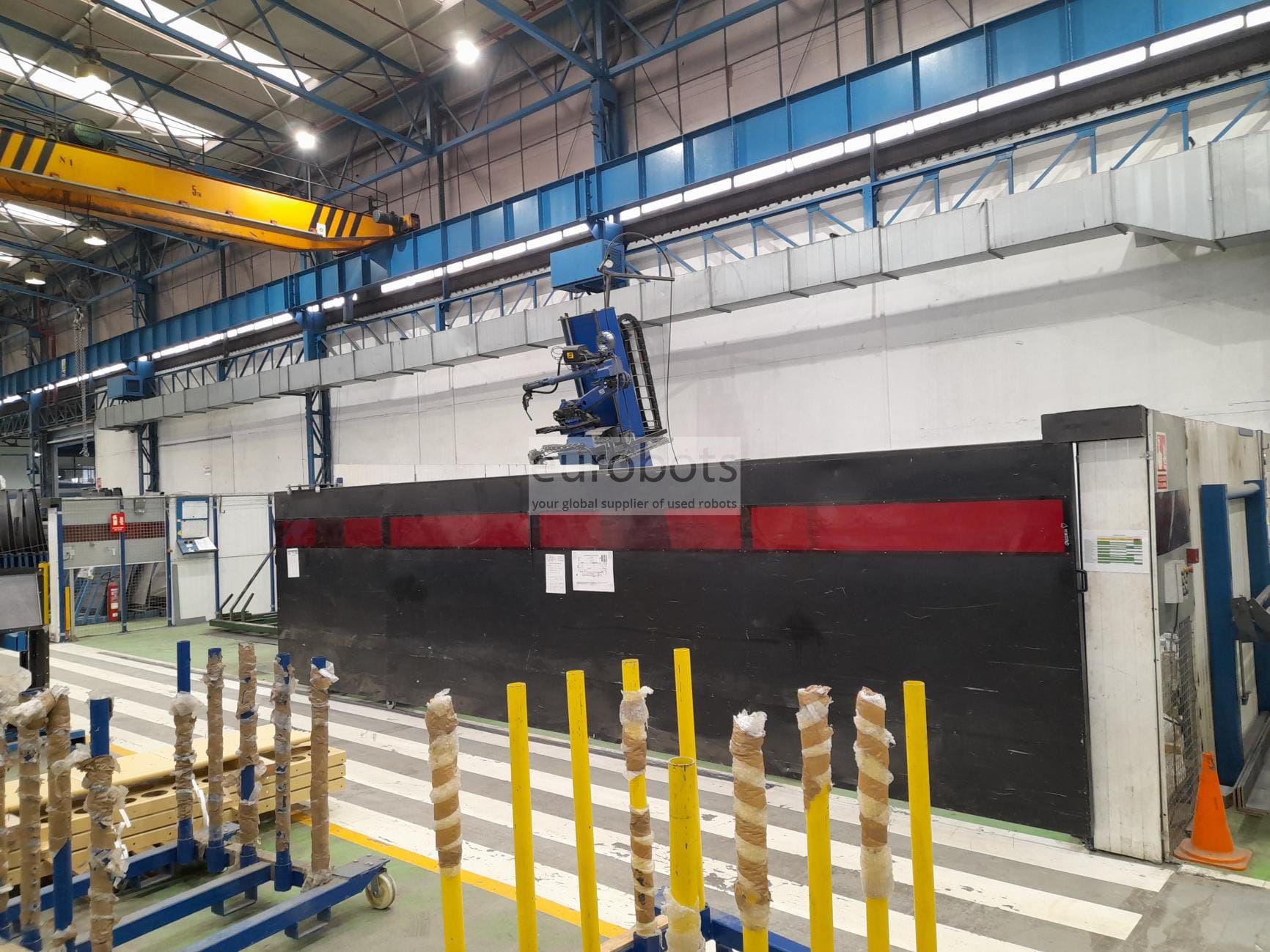

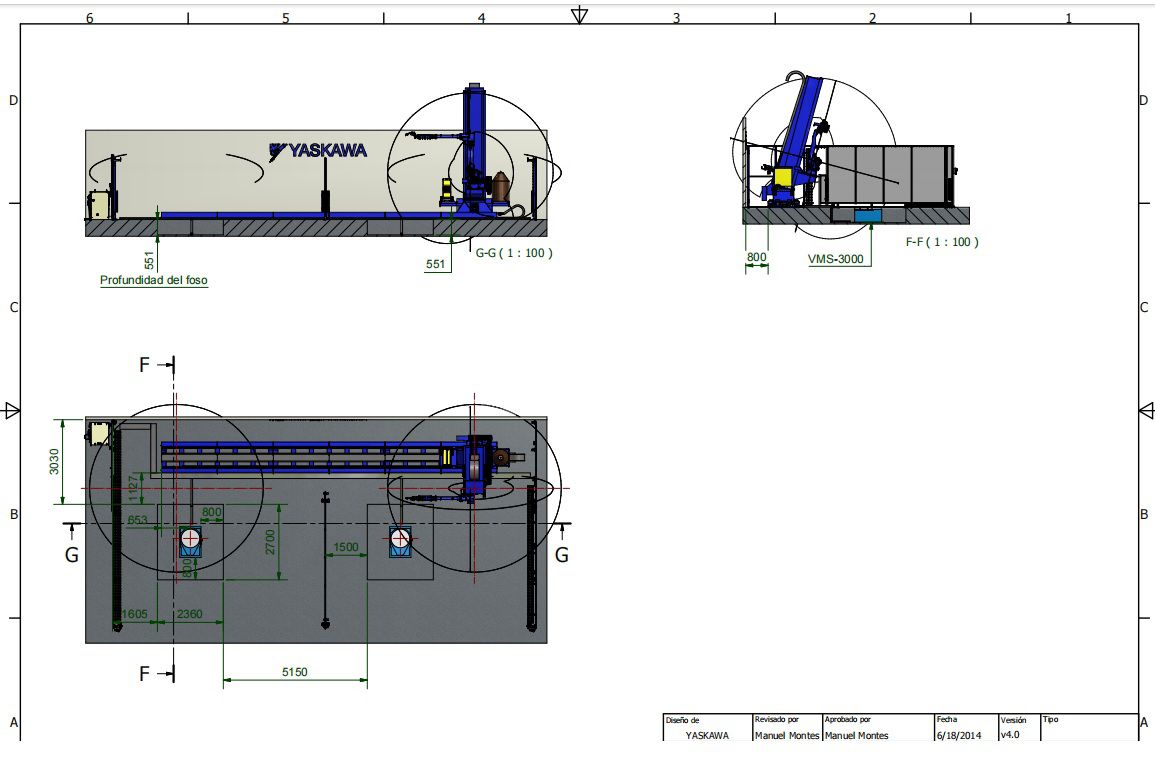

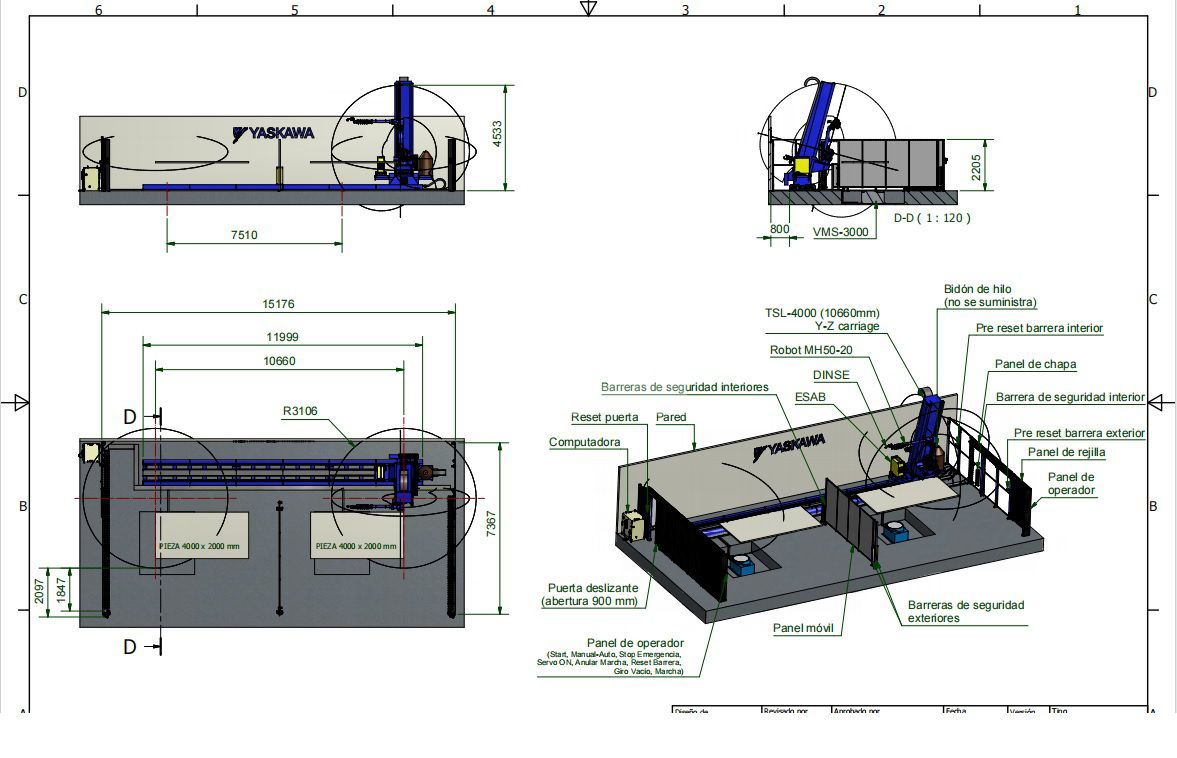

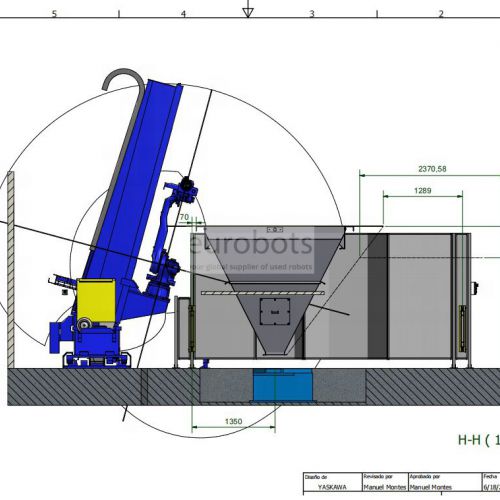

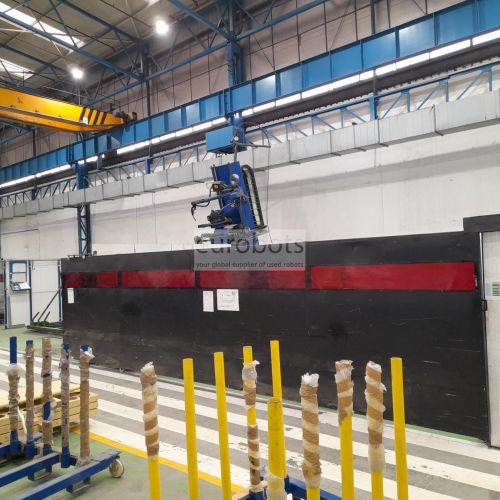

Célula de soldadura Motoman con robot sobre pórtico sobre carril de 12 m.
El robot está equipado con un ESAB MIG5000i.
El sistema se completa con 2 mesas giratorias de alta carga útil.
Sistema perfecto para soldar piezas grandes con o sin plantilla.

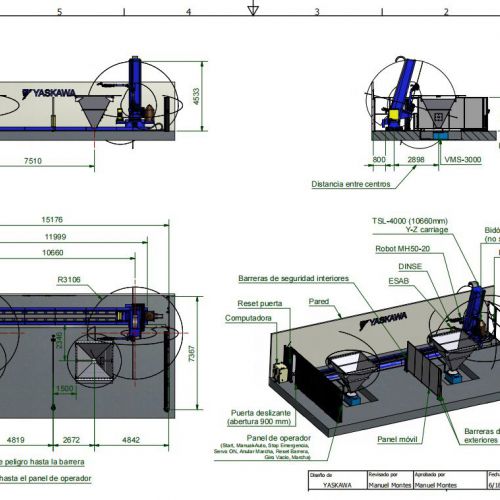

Aquí detalles de los componentes.

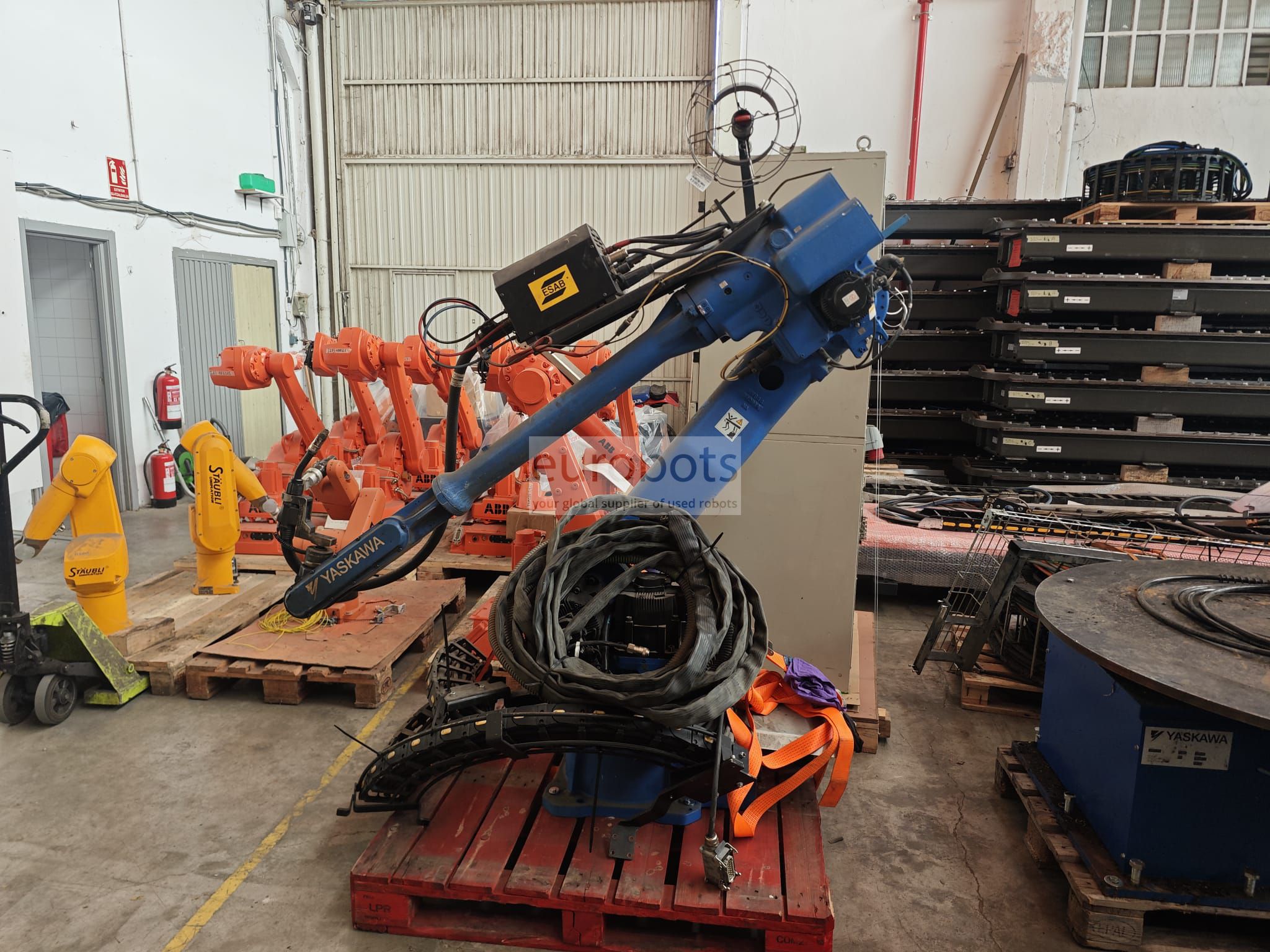

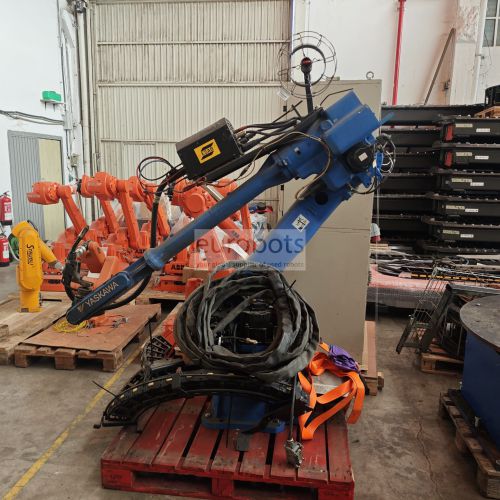

Robot Motoman MH50-20 año 2015

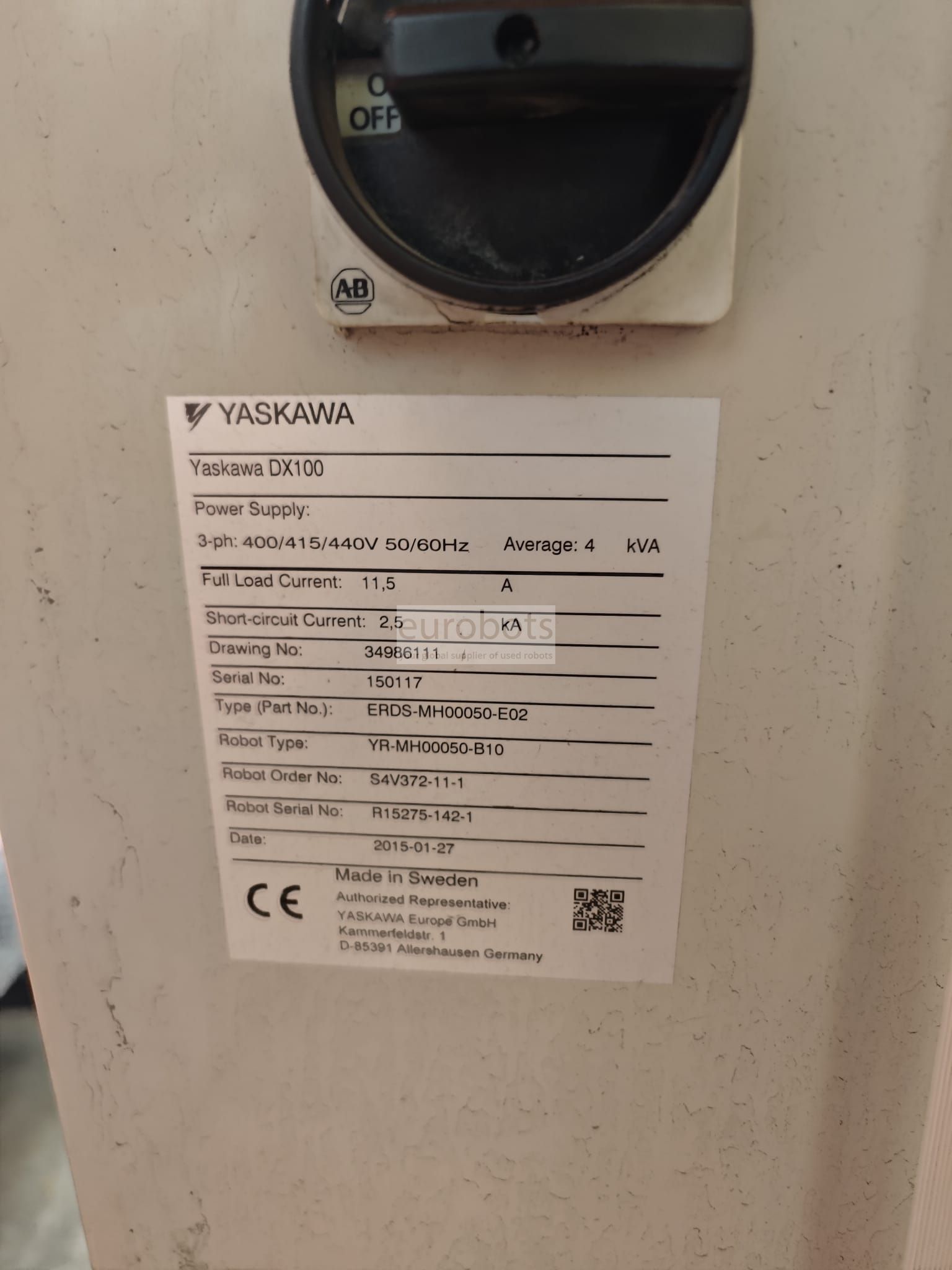

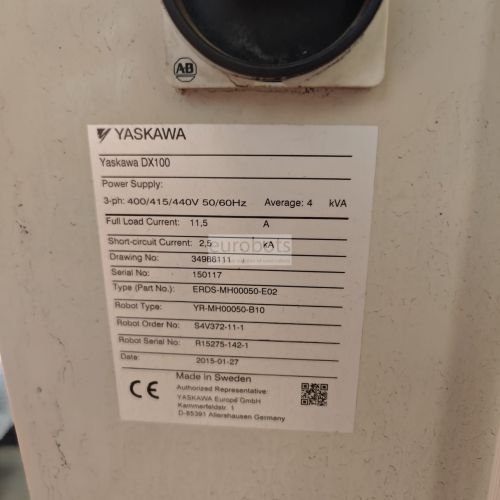

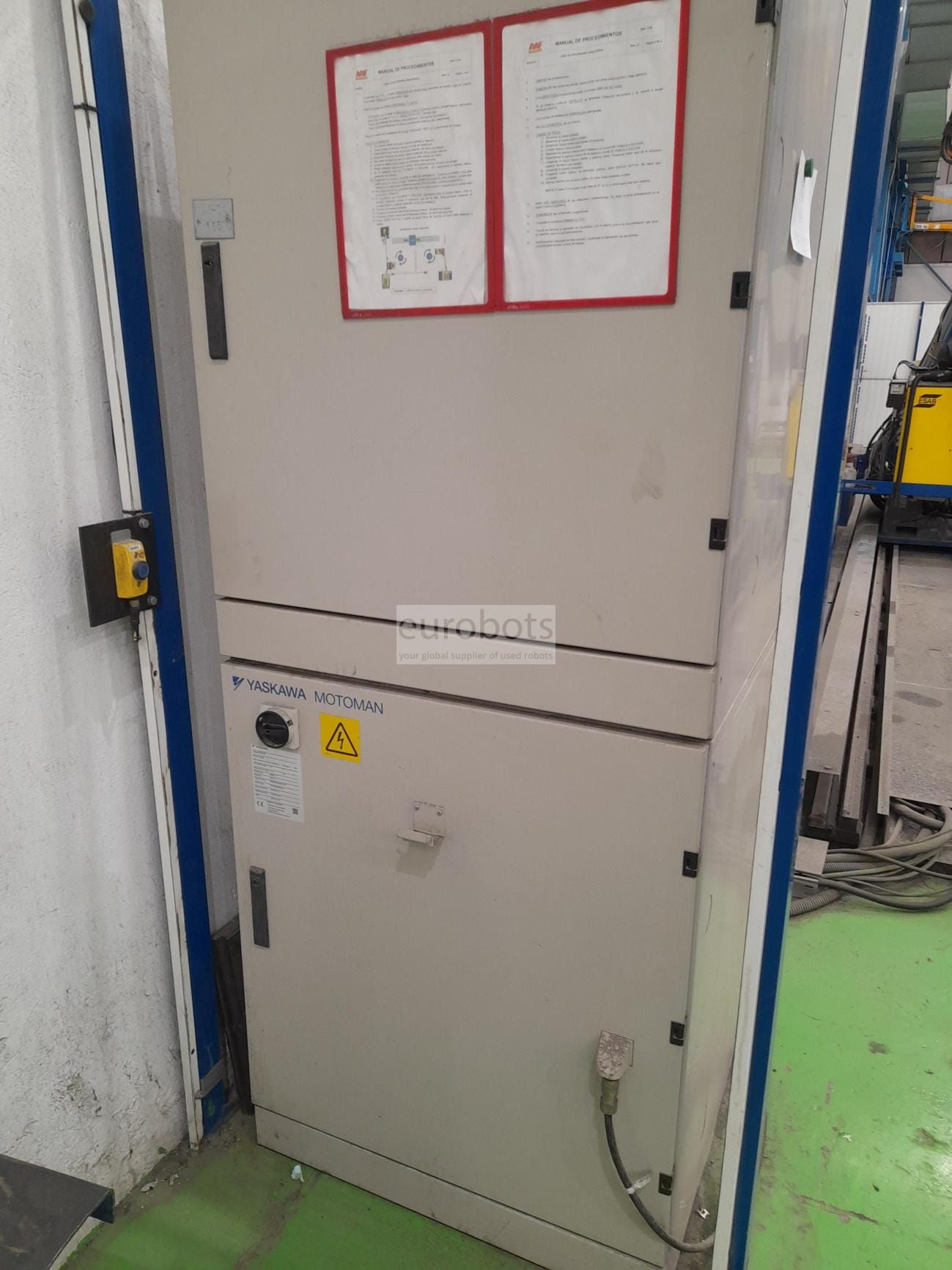

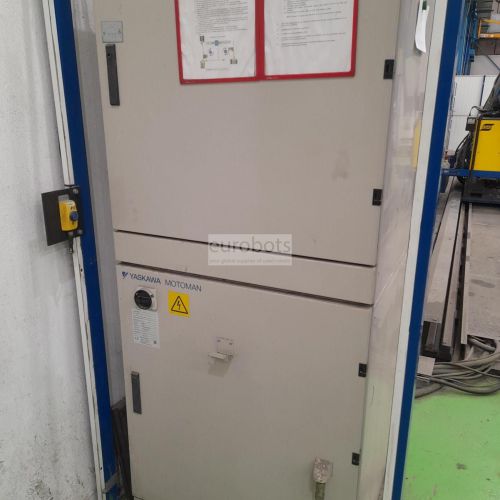

Controlador DX100 con 10 ejes

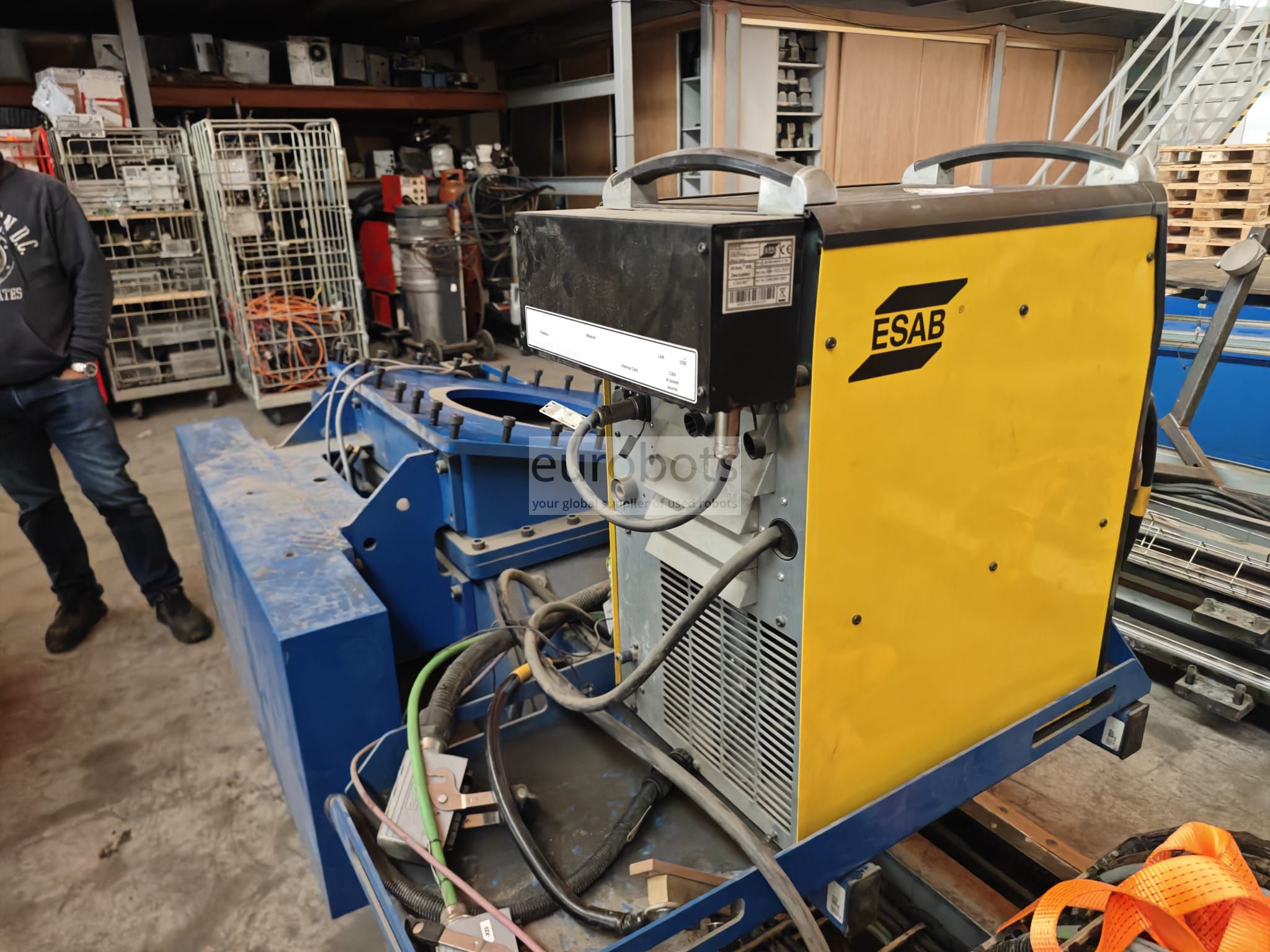

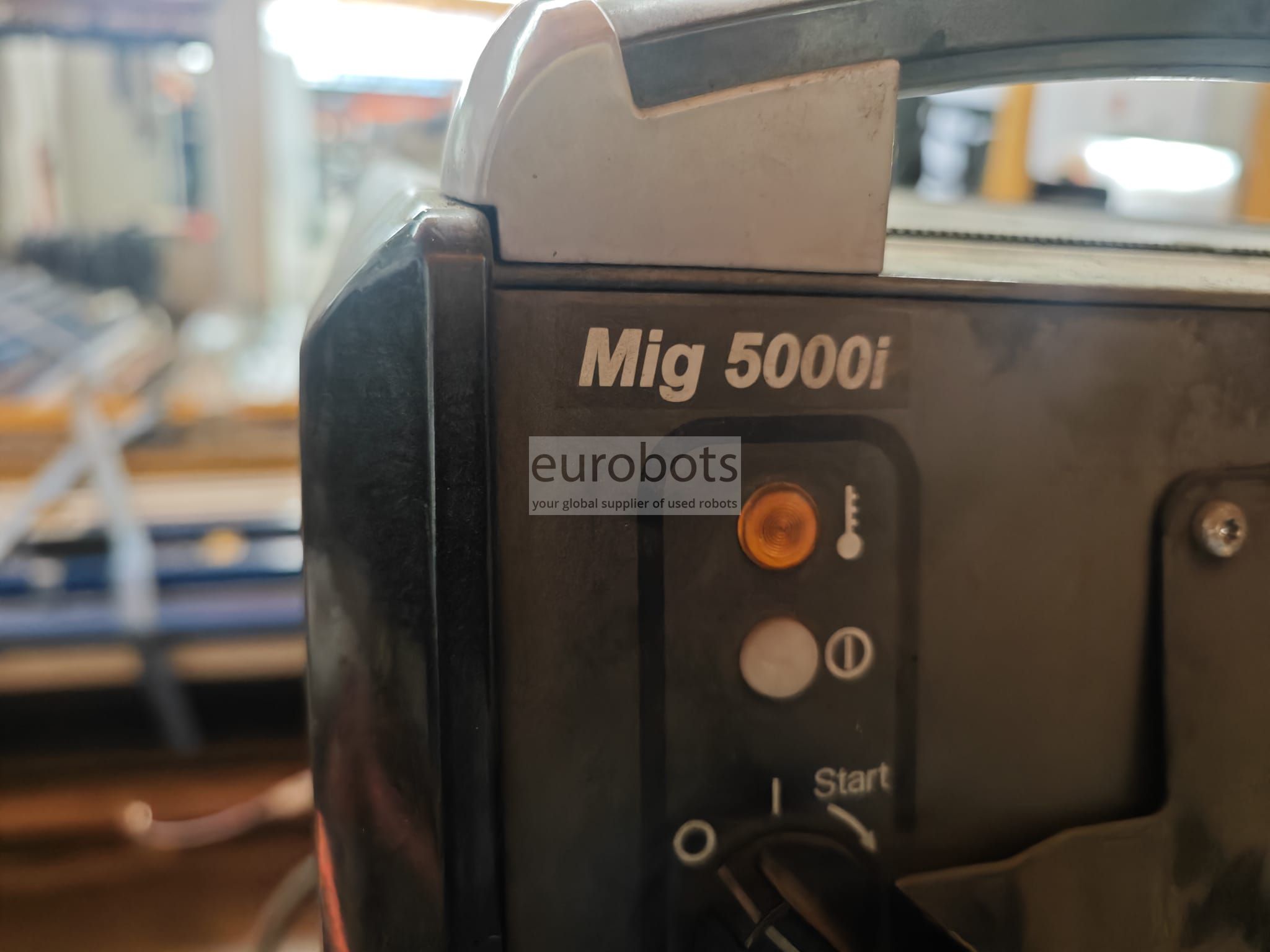

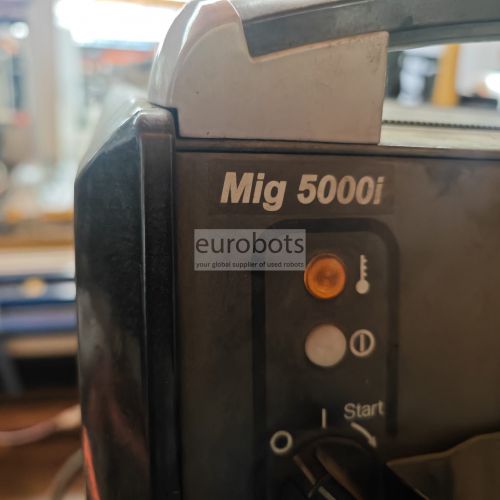

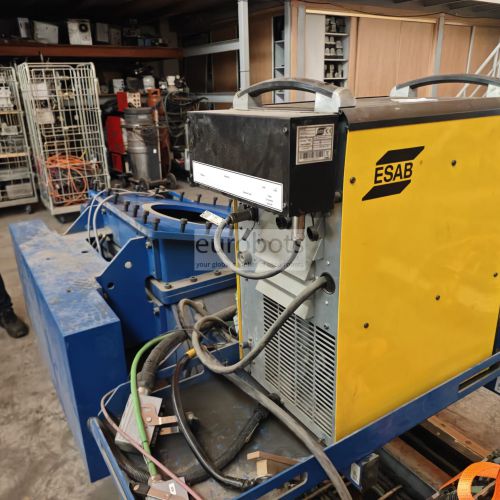

Soldadora ESAB MIG 5000i
Estación de limpieza
Pista de 12 toneladas

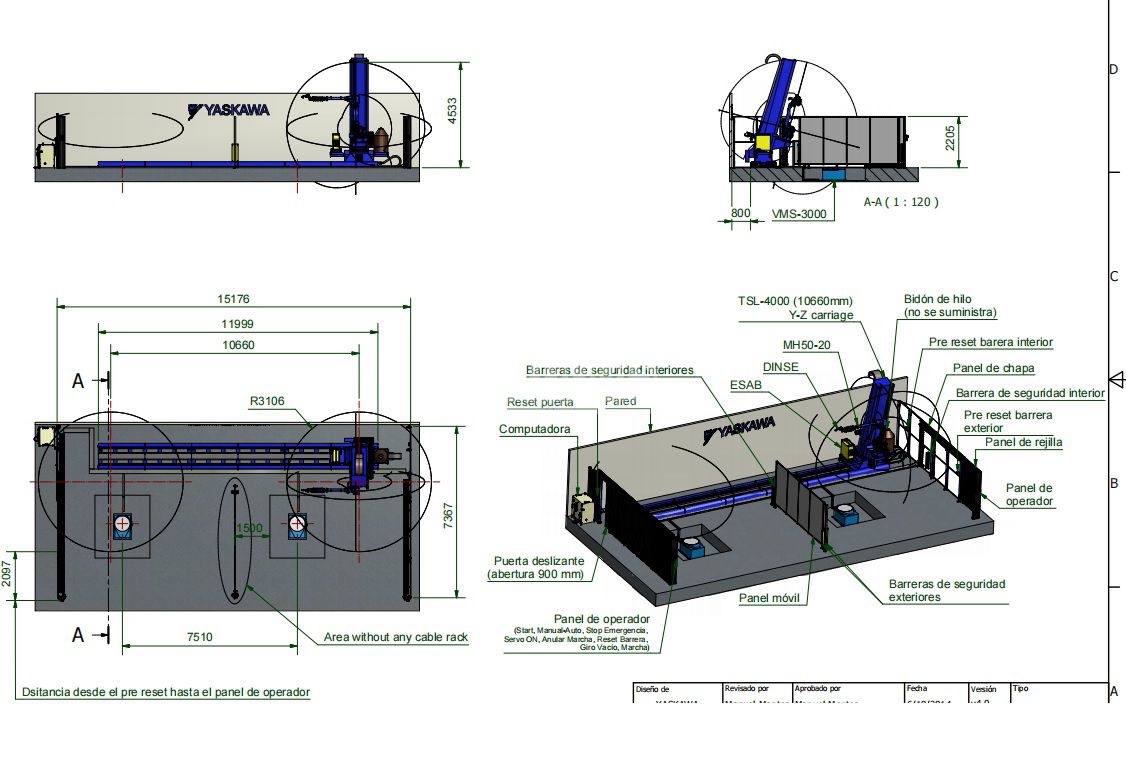

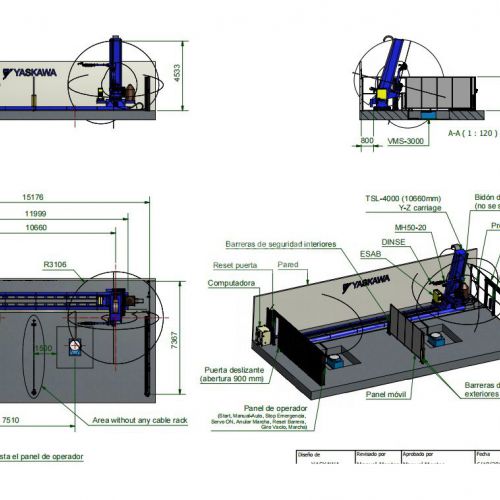

1 pórtico TSL4000 de 4 mt para el robot

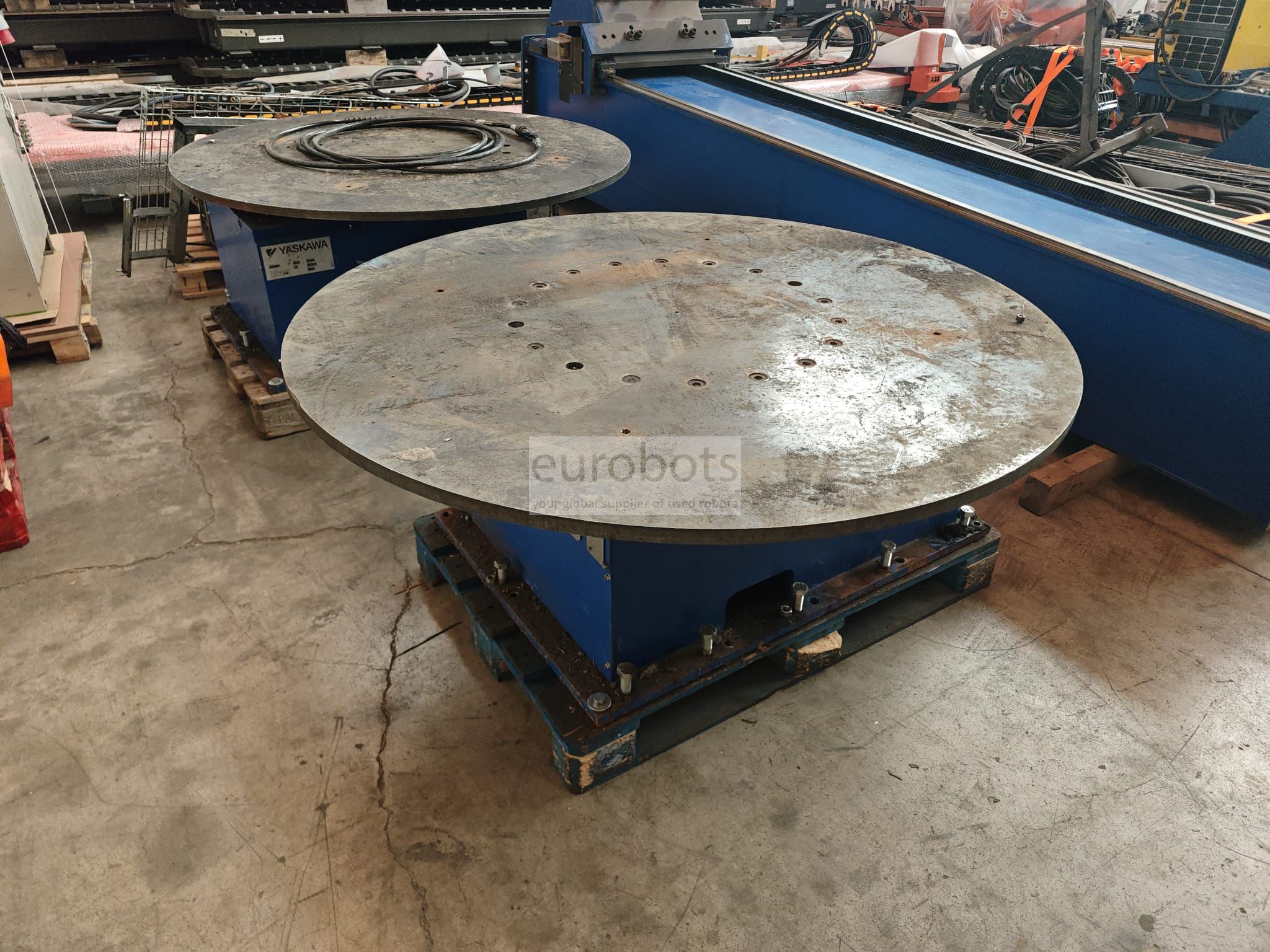

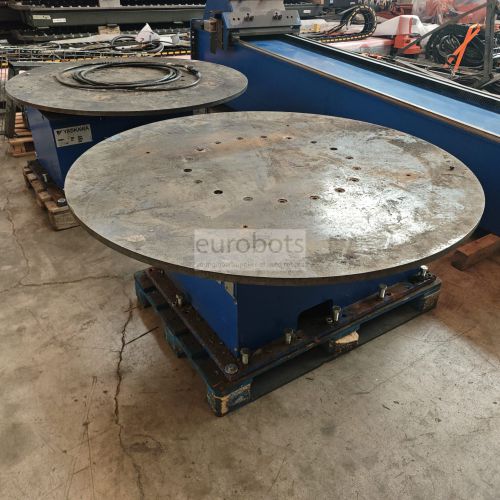

2 x mesas giratorias VMS3000, carga útil de 3000 kg

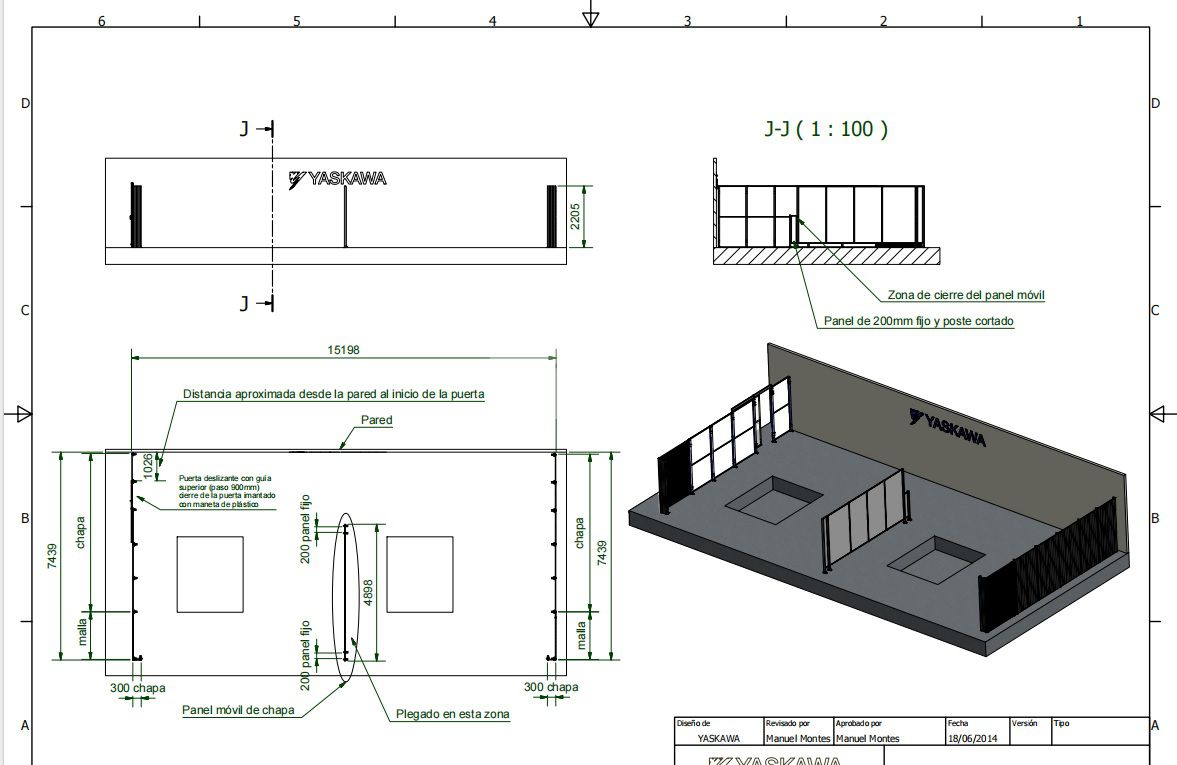

- Todo el sistema de seguridad y control disponible.
Especificaciones principales
Carga máxima del robot: 20 kg
Número de ejes: 6
Alcance horizontal máximo: 3.106 mm
Alcance vertical máximo: 5.585 mm
Repetibilidad: ±0,15 mm
Controlador: DX100
Rango de movimiento (°)
Eje S: ±180°
Eje L: +135°/- 90°
Eje U: +251°/-160°
Eje R: ±190°
Eje B: +230°/-50°
Eje T: ±360°
Velocidad máxima (°/s)
Eje S: 180°/s
Eje L: 178°/s
Eje U: 178°/s
Eje R: 400°/s
Eje B: 400°/s
Eje T: 600°/s
Aplicaciones de robots
Soldadura por arco
